钢丝绳吊装系列
复合钢丝绳索具（含电缆网套）
复合钢丝绳是起重吊运的重要工具，兼具钢丝绳的强度与特殊的钢丝绳保护层，是各种精密重型产品起吊不可缺少的吊具；电缆网套则用于铺设电缆时拖拉线缆的连接装置，使线缆顺利连接与牵引。
产品要点
- 兼具钢丝绳强度与专用保护层，保护精密重型产品
- 尼龙 / 橡胶 / 聚氨酯包覆，耐磨、耐油、防划伤
- 单环四叉、三叉、四叉等多种结构可选
- 电缆网套分单头 / 双头，拖拉线缆更顺畅
- 注塑水平绳与压制复合绳可按工况选型
- 可按客户图纸定制特殊复合结构
技术参数（参考值，以规格书为准）
| 额定载荷 (WLL) | 复合吊索额定载荷按 6×37 / 6×19 绳径查表；电缆网套额定载荷 500 – 2500 kg（适配线缆 Φ19 – Φ100 mm） |
|---|---|
| 安全系数 | 破断拉力为工作载荷 5 倍以上；电缆网套按额定载荷 500 – 2500 kg 设计 |
| 材质 | 钢丝绳 6×37 / 6×19 + 尼龙、橡胶、聚氨酯护套；电缆网套采用镀锌钢丝绳编网 |
| 规格 / 尺寸 | 复合吊索钢丝绳 Φ6 – Φ65 mm；电缆网套适配线缆 Φ19 – Φ100 mm；钢缆插编吊索 Φ40 – Φ320 mm |
| 长度 | 单环四叉 / 三叉 / 四叉等结构及长度按图纸与工况定制 |
| 工作温度 | -40℃ ~ +100℃（按护套材质） |
| 执行标准 | GB/T 16762-2009 |
| 色标 / 编码 | 护套颜色可按客户要求（黄 / 黑 / 透明等） |
| 定制 | 护套材质与颜色、绳径、结构形式（单环 / 三叉 / 四叉）及电缆网套规格可按工况定制，支持来图来样加工 |
常用复合钢丝绳技术参数表 Composite Wire Rope Technical Parameters (6×37 / 6×19, Safety Factor 6:1)
表格可左右滑动查看完整列
安全系数 6:1；单位：外径 mm、断面积 mm²、重量 Kg/100m、拉力 T。复合吊索额定载荷按 6×37 / 6×19 绳径查表。
| 6×37 外径 (mm) | 钢丝直径 (mm) | 钢丝总断面积 (mm²) | 参考重量 (Kg/100m) | 6×37 使用拉力 (T) | 6×37 破断拉力 (T) | 6×19 外径 (mm) | 6×19 使用拉力 (T) | 6×19 破断拉力 (T) |
|---|---|---|---|---|---|---|---|---|
| 8.7 | 0.4 | 27.88 | 26.21 | 0.65 | 3.88 | 6.2 | 0.35 | 2.07 |
| 11.0 | 0.5 | 43.57 | 40.96 | 1.00 | 6.10 | 7.7 | 0.50 | 3.23 |
| 13.0 | 0.6 | 62.74 | 58.98 | 1.50 | 8.37 | 9.3 | 0.80 | 4.65 |
| 15.0 | 0.7 | 85.39 | 80.27 | 2.00 | 11.89 | 11.0 | 1.10 | 6.33 |
| 17.5 | 0.8 | 111.53 | 104.8 | 2.60 | 15.54 | 12.5 | 1.40 | 8.27 |
| 19.5 | 0.9 | 141.16 | 132.7 | 3.30 | 19.64 | 14.0 | 1.70 | 10.46 |
| 21.5 | 1.0 | 174.27 | 163.8 | 4.00 | 24.27 | 15.5 | 2.20 | 12.92 |
| 24.0 | 1.1 | 210.87 | 198.2 | 5.00 | 29.36 | 17.0 | 2.60 | 15.64 |
| 26.0 | 1.2 | 250.95 | 235.9 | 5.80 | 34.97 | 18.5 | 3.10 | 18.62 |
| 28.0 | 1.3 | 294.52 | 276.8 | 6.80 | 41.04 | 20.0 | 3.60 | 21.85 |
| 30.0 | 1.4 | 341.57 | 321.1 | 7.90 | 47.60 | 21.5 | 4.20 | 25.33 |
| 32.5 | 1.5 | 392.11 | 368.6 | 9.10 | 54.65 | 23.0 | 4.90 | 29.10 |
| 34.5 | 1.6 | 446.13 | 419.4 | 10.40 | 62.16 | 24.5 | 5.50 | 33.10 |
| 36.5 | 1.7 | 503.64 | 473.4 | 11.70 | 70.19 | 26.0 | 6.20 | 37.36 |
| 39.0 | 1.8 | 564.63 | 530.8 | 13.10 | 78.68 | 28.0 | 7.00 | 41.86 |
| 43.0 | 2.0 | 697.08 | 655.3 | 16.20 | 97.17 | 31.0 | 8.60 | 51.72 |
| 47.5 | 2.2 | 843.47 | 792.9 | 19.50 | 117.26 | 34.0 | 10.40 | 62.56 |
| 52.0 | 2.4 | 1003.80 | 943.6 | 23.30 | 139.81 | 37.0 | 12.40 | 74.46 |
| 56.0 | 2.6 | 1178.07 | 1107.4 | 27.30 | 164.00 | 40.0 | 14.50 | 87.13 |
| 60.5 | 2.8 | 1366.28 | 1284.3 | 31.70 | 190.24 | 43.0 | 17.00 | 101.15 |
| 65.0 | 3.0 | 1568.43 | 1474.3 | 36.40 | 218.53 | 46.0 | 19.00 | 116.03 |
数据源自江苏有为官方样本册（P.46 复合钢丝绳）。共 21 档规格（原册标注“20 档”，实列 21 档，此处按原册实际列出）。
单头 / 双头电缆网套参数对比表 Single-head / Double-head Cable Grip Comparison
表格可左右滑动查看完整列
额定载荷单位 kg；端部绳径单位 mm。216 为单头电缆网套、217 为双头电缆网套。
| 适配线缆 (mm) | 额定载荷 (kg) | 子绳根数 | 单头端部绳径 | 双头端部绳径 |
|---|---|---|---|---|
| 19–35 | 500 | 15 | Φ8 mm | Φ6 mm |
| 20–40 | 800 | 21 | Φ8 mm | Φ6 mm |
| 25–50 | 1000 | 24 | Φ9 mm | Φ7 mm |
| 38–60 | 1500 | 21 | Φ9 mm | Φ7 mm |
| 50–75 | 2000 | 32 | Φ10 mm | Φ8 mm |
| 75–100 | 2500 | 45 | Φ10 mm | Φ8 mm |
数据源自江苏有为官方样本册（P.47 电缆网套）。
特大型钢缆插编吊索（220）技术参数表 Large-tonnage Grommet Sling (No. 220) Technical Data
表格可左右滑动查看完整列
破断载荷单位 kN；近似重量单位 Kg/m。公称直径 Φ100 – Φ188 mm。
| 公称直径 (mm) | 外层绳直径 (mm) | 芯绳直径 (mm) | 破断载荷 (kN) | 近似重量 (Kg/m) |
|---|---|---|---|---|
| 100 | 32 | 36 | 3985 | 32.51 |
| 116 | 36 | 44 | 5202 | 42.38 |
| 128 | 40 | 48 | 6376 | 51.97 |
| 140 | 44 | 52 | 7670 | 62.53 |
| 152 | 48 | 56 | 9084 | 74.07 |
| 164 | 52 | 60 | 10618 | 86.59 |
| 176 | 56 | 64 | 12272 | 100.10 |
| 188 | 60 | 68 | 14046 | 114.58 |
数据源自江苏有为官方样本册（P.47 钢缆插编吊索）。
产品系列与编号
01
尼龙 / 橡胶 / 聚氨酯复合索具系列Nylon / Rubber / PU Composite Slings
编号 203–215 · 13 个型号203单环四叉复合钢丝绳
204尼龙复合钢丝绳
205带护套压制复合钢丝绳
206三叉压胶钢丝绳吊具
207橡胶钢丝绳吊带
208特制复合钢丝绳
209聚氨酯包覆钢丝绳(缆)
210橡胶钢丝绳索具
211四叉橡胶钢丝绳索具
212外包尼龙钢丝绳成套索具
213注塑水平绳压制索具
214注塑水平绳
215压制复合钢丝绳
02
电力电缆牵引网套系列Cable Pulling Grips
编号 216–217 · 2 个型号216单头电缆网套
217双头电缆网套
03
特大口径九股与钢缆插编系列Large Nine-Strand & Wire Cable Sling
编号 218–220 · 3 个型号218九股钢丝绳索具（加工范围 Φ40–Φ320 mm）
219钢丝编缆
220特大型钢缆插编吊索（公称直径 Φ100–Φ188 mm）
参考执行标准 / Standards
GB/T 16762-2009 钢丝绳吊索 插编索扣GB/T 16271-2009 钢丝绳吊索 压制索扣GB/T 20118 一般用途钢丝绳（绳芯与结构参考）
数据源自江苏有为官方样本册（复合钢丝绳索具系列 · 印刷页码 P.45–47 / PDF 第 47–49 页）· 具体以 YOWAY 实际产品规格书为准。
Quality Assurance
品控保障 · 出厂前逐批验证载荷测试
本系列产品出厂前按批次抽样，在自有厂区完成拉伸强度与验证载荷（Proof Load）检测；检测数据随批次留档，可按订单索取检测报告。
设备编号 SYS-003
用于合成纤维织带、高强涤纶／丙纶工业丝、安全绳及金属标准件的拉伸强度、延伸率与最小破断载荷（MBL）精密力学试验。
卧式液压 · 带防护网罩
重型卧式液压拉力试验槽，用于大吨位扁平／柔性吊装带、成套钢丝绳索具、G80／G100 链条索具及卸扣吊钩的验证载荷（Proof Load）与破断拉力抽检。
四台核心检测设备均位于江苏有为自有厂区 · 检测数据可追溯查看厂内实验室与全部检测设备 →
商务条款 / Trade Terms
采购与交付条件（可按订单协商）
Commercial Terms · MOQ / Lead Time / Incoterms / Payment最小起订量MOQ
100 条 / 款常规款混色混规格可议
交货期Lead Time
现货 3–5 天定制 15–25 天（视吨位与工艺）
贸易术语Incoterms 2020
FOB / CIF / EXW默认 FOB 上海，DAP 可议
起运港Port of Loading
上海港Shanghai
付款方式Payment
T/T 30% 定金 + 70% 见提单副本L/C 即期（≥ USD 10,000）
包装方式Packing
编织袋 + 托盘出口木箱可选，IPPC 熏蒸
质保期Warranty
12 个月非人为损坏、正常使用条件下
海关编码HS Code
7312.90最终以海关 / 货代核定为准
上述为常规条件下的参考条款，实际以合同确认为准。非常规吨位、特殊端部、特殊认证（如 DNV / ABS / 第三方验船）订单的起订量与交期另行核算。
同系列相关产品
钢丝绳索具系列总览
依据本厂样本册《钢丝绳吊装方式图谱》P.36 与《母材技术参数》P.3721 种钢丝绳吊装方式图谱（编号 168–188）
168单腿索具
169二腿索具
170三腿索具
171四腿索具
172可调式绑式索具
173无接头绳
174压制绳索
175钢坯专用绳索
176螺纹钢链条组合索具
177钢丝绳链条组合
178软环人字钩索具
179电缆专用索具
180人工插接索具
181行车卷扬机索具
182钢索索具
183起重机索具
184环形索具
185吊环天平钩索具
186螺纹钢索具
187船用索节
188海上石油集装箱索具
4 大母材参数表（原画册 P.37）
6×19 钢丝绳（纤维芯 FC）
| 结构 | 6×19（股 1+6+12，绳纤维芯） |
| 直径范围 | Φ6.2 – Φ46.0 mm |
| 钢丝直径 | 0.4 – 3.0 mm |
| 百米参考重量 | 13.53 – 761.1 kg/100m |
| 公称抗拉强度 | 140 / 155 / 170 / 185 / 200 kgf/mm² |
| 钢丝破断拉力总和 | 2000 – 149000 kgf |
6×37 钢丝绳（纤维芯 FC）
| 结构 | 6×37（股 1+6+12+18，绳纤维芯） |
| 直径范围 | Φ8.7 – Φ65.0 mm |
| 钢丝直径 | 0.4 – 3.0 mm |
| 百米参考重量 | 26.21 – 1474.3 kg/100m |
| 钢丝破断拉力总和 | 3900 – 290000 kgf |
粗直径 6×61+FC（纤维芯）
| 直径范围 | Φ60 – Φ114 mm（共 28 档） |
| 公称抗拉强度 | 1570 / 1670 / 1770 / 1870 MPa |
| 百米参考重量 | 1300 – 4691 kg/100m |
| 最小破断拉力 | 1707 – 7339 kN（× 1.25） |
粗直径 6×61+IWR（钢芯）
| 直径范围 | Φ60 – Φ114 mm（共 28 档） |
| 公称抗拉强度 | 1570 / 1670 / 1770 / 1870 MPa |
| 百米参考重量 | 1433 – 5172 kg/100m |
| 最小破断拉力 | 1843 – 7922 kN（× 1.315） |
钢丝绳索具使用规范与强制报废标准
依据本厂样本册《钢丝绳索具使用注意事项与报废标准》· 画册 P.48–P.4901载荷计算与角度限制
- 成套钢丝绳索具额定载荷 = 单根额定载荷 × 方式系数：
- 当两对应吊具间夹角 α ≤ 90°（竖向角 β ≤ 45°）时：两根系数 1.4，四根系数 2.1；
- 当 90° < α ≤ 120°（45° < β ≤ 60°）时：两根系数 1.0，四根系数 1.5；
- 严禁吊装竖向角度 β 超过 60°（即总夹角超过 120°）！
02绳套弯曲半径与长宽比
- 一般情况下，标准钢丝绳索具绳套的套长与套宽比为 2:1；
- 若吊耳或被挂物件直径过大，受力状态下绳套的套长与套宽之比必须 不小于 3:1，防止绳套夹角过大导致铝管产生外张力而抽脱！
03连接、试吊与防弯曲
- 禁止钢丝绳索具打结或钢丝绳间直接接触摩擦，连接处应加装卸扣、吊环或套环（Thimble）隔开保护；
- 经过尖锐棱角时必须加装护角或护套；
- 压制钢丝绳索具严禁在铝合金压制管、螺纹或接头根部弯曲受力；
- 正式起吊前必须先进行试吊（试吊负载离地面高度 不得超过 200 mm），确认重心在同一铅垂线上且平稳无异响后方可正式起吊；

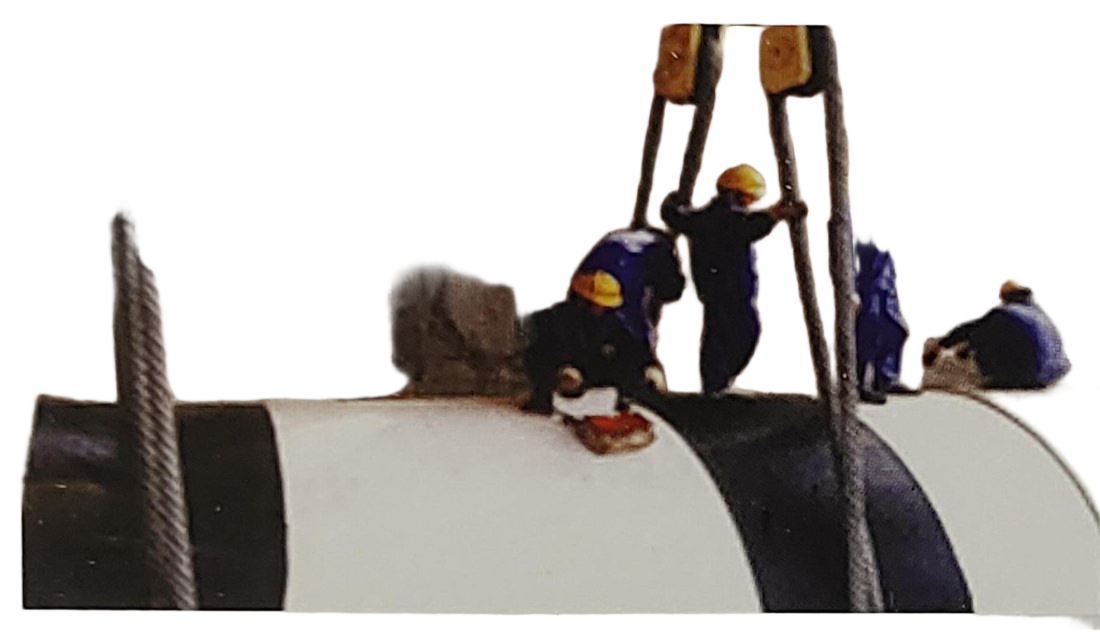

- 无接头绳圈（Endless Grommet）上的明显红色标识区域为「禁吊点位置（接头合拢区）」，严禁将禁吊点挂入吊钩或作为受力弯曲点！
04强制禁用与报废标准
- 铝合金压制接头部位出现裂纹、滑移变形，或插编索具插编部位出现严重抽脱；
- 端配件磨损、变形、严重锈蚀影响正常使用；
- 无接头绳圈索具绳芯抽出或松动；
- 钢丝绳本体断丝、磨损或畸变达到国家钢丝绳报废标准时，必须立即报废。
以上条款摘自本厂《钢丝绳索具使用注意事项与报废标准》（样本册 P.48–P.49），与产品标签、出厂说明书及现场安全规程共同构成使用依据；如有冲突以更严格者为准。
